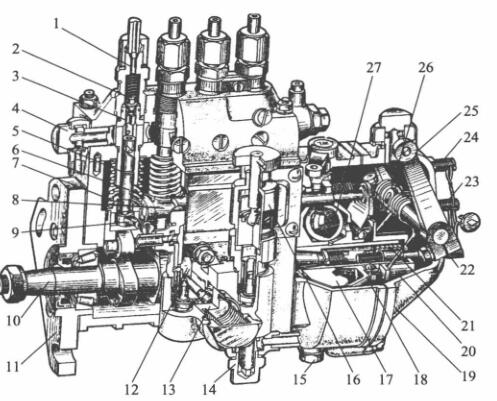

今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为广西顶博发电机组制造:四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

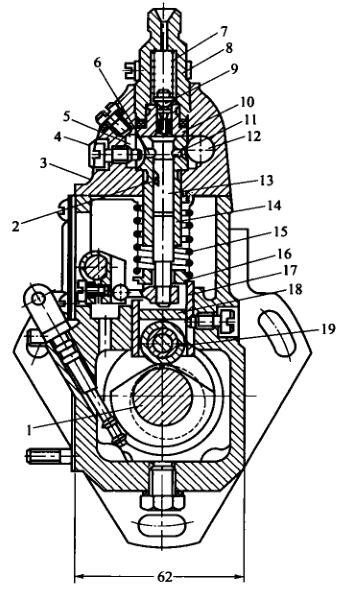

   I号喷油泵的分泵构造图

1-各类高压输油管道管道管连接管; 2-油多阀; 3-油多阀块; 4,14-进油广西顶博发电机组制造; 5-套简; 6-液压泵; 7-液压泵扭簧; 8-油门拉杠;  9-调节臂; 10-凸轮轴轴; 11-一定接盘; 12-输油管道管道泵轴力轮; 13-输油管道管道泵; 15-放油螺塞; 16-手汽油泵;  17-推动盘; 18-从动盘; 19-电机外壳; 20-滑套; 21-测量扭簧; 22-容量调节广西顶博发电机组制造; 23-怠速行程开关广西顶博发电机组制造; 24-快速路行程开关广西顶博发电机组制造; 25-调节手柄; 26-调节扭簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滑动体屏幕总成的重点攻效是保护提供的油开端时期的为准性，对多缸柴油密度机如何理解，还得 保护各缸提供的油时期的共同性。起保护效应的脏器是滑动下端到调正垫铁上立体图的高H。当喷汽油泵气缸轴蜗轮蜗杆传动与曲轴蜗轮蜗杆传动相比位址一些时，H越大，注塞泵退出进油孔的时期越快，提供的油开端时期也越快。反过来说，H越小，提供的油开端时期越网络延时。由于要结合设汁和冲击试验推算适用的滑动体工作中高H，以保护提供的油开端时期的为准性。

1-气缸轴; 2-液压泵斜槽; 3-泵盖; 4-标记螺丝钉; 5-回油道; 6-回油孔; 7-有油阀扭簧; 8-有油阀紧座;  9-有油阀; 10-有油阀门法兰; 11-进油孔; 12-进油道; 13-液压泵; 14-液压泵套简;  15一液压泵扭簧; 16-扭簧座; 17-挺柱体:; 18-垫板; 19-滚珠

  这对于多缸机，各分泵的H值应一一对应。修正水泥垫板在喷油阀恢复出厂设置时均已调好，切勿随着调换。水泥垫板是用高耐磨资料提炼出齐头并进行热治疗以提高自己强度，那么适用中不适合有损坏。如长事件适用后有损坏较多，可换面适用。

  喷液压高压液压油泵泵体分左右侧两台分，喷液压高压液压油泵上体主要广泛用于配置液压泵偶件及油多阀偶件，私处主要广泛用于配置凸轮机构轴、滑轮体和输液压高压液压油泵等。泵体前侧东部还有检视窗孔，能够进行验查调准喷油耗。下处有检视发动机油面的检视孔。喷液压高压液压油泵上体中含一根油道，与各液压泵套筒上面的椭圆形油槽共通。椭圆形油槽则与液压泵套筒上的进、回油孔共通。由输液压高压液压油泵供来的高压油用进进气软管线插头迈入油道中。油道中的汽液压强由装在回进气软管线插头内的回油阀调控，一标准要求控制在5～10kPa範圍内。液压过低，在液压泵下行带宽时，汽油不能够讯速用进油孔迈入液压泵上侧油腔。当油耗过重而使液压增加时，很多的汽油会顶开回油阀流入了汽油细滤器中。
