广西顶博发电机组制造双电源自动转换开关的接线端子功能说明

2022-06-06

来源：

12124

柴油发电机双电源自动转换英文简称为ATS。ATS只有安裝在合适其工作任务的地区，以保证组装、调节、维护保养和维护由专业人士开展。ATS的任何实际操作、组装和联接都应遵循使用说明的对应要求。ATS构造是准确的，ATS在出产时有标识，客户不可私自开启，不然后果很严重。在常规标准和故障标准下，只需在开关的性能参数范畴内，可以保证在对应的额定电压中可以信赖地运作，适用660V及下面的场所，额定值工作频率为50/60Hz。

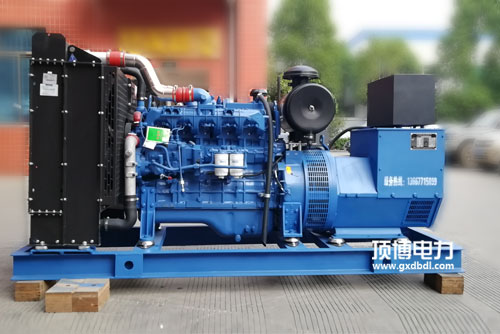

广西顶博发电机组制造双电源自动转换开关

广西顶博发电机组制造双电源自动转换开关的接线端子功能说明

接线鼻子数字序号	常开触点序列号	功能表	说明书
5号接插件	101、106	24v电源零线、火线零线伤害	有源工作输出，1A AC220v
	101、106	I路运作开关电源零线、火线零线读取	AC 220V
	104. 105	II路工做电源适配器零线、地线录入	AC 220V
2号接插件	201、206	开张为无源管理，倒圆角为有源管理	详情SYK1型
	202	外部无源操纵讯号复制粘贴公共服务端
	203	与202倒圆角后L路重合闸
	204	与202倒圆角后O路分闸	I/II路分闸
	205	与202合闭后II路分闸
3号接线端子	301. 306	未食用，的内部已直连	400A这零件
	302	无源座位信息反馈警报打印输出公众端	一般型为有源传输，其余型號为无源输
	303	I路分闸后与302合闭
	304	0路分闸后与302收缩
	305	II路送电后与302闭拢
2号端子排	401.406	未便用，室内已直连	400A超过装配线
	402.403	I路重合闸后合拢	无源1A AC220V
	404.405	II路分闸后收缩	无源1A AC220V
5号绝缘端子	501-506	自定议走势转换端	400A以内选装无源1A AC220v
